Konusa gumijas spārns

Cone tipa cietā gumijas spārns ir trešās paaudzes spārns ar izcilu veiktspēju un efektivitāti. Koniskā forma padara konisko gumijas spārnu ļoti stabilu pat lielos kompresijas leņķos.



Konisks ciets gumijas spārns ir efektīvs gumijas spārns, ko var izmantot dažādos lietojumos. Tam ir koniska forma un montāžas atloki, kas pilnībā iestrādāti gumijā. Tās delikātā ģeometrija un konusveida forma padara vairākas izcilas veiktspējas īpašības.



Konusa cieto spārnu augstums ir no 300 līdz 2, 000 mm, lai iegūtu lielisku veiktspēju un efektivitāti. Konusa forma padara konisko spārnu ļoti stabilu pat lielos kompresijas leņķos un nodrošina lielisku bīdes izturību. Kad pārslodze apstājas, koniskais spārns ir izturīgāks pret pārmērīgu saspiešanu.









Efektīva ģeometrija, stabila bīdes pretestība.

Liela novirze, augsta veiktspēja.

Plaša gumijas savienojumu izvēle var atbalstīt lielus paneļus.

Labāka leņķiskā saspiešana bez veiktspējas zuduma kontakta leņķī līdz 10 grādiem.

Plašs izmēru klāsts, lai izpildītu dažādus dizainus.

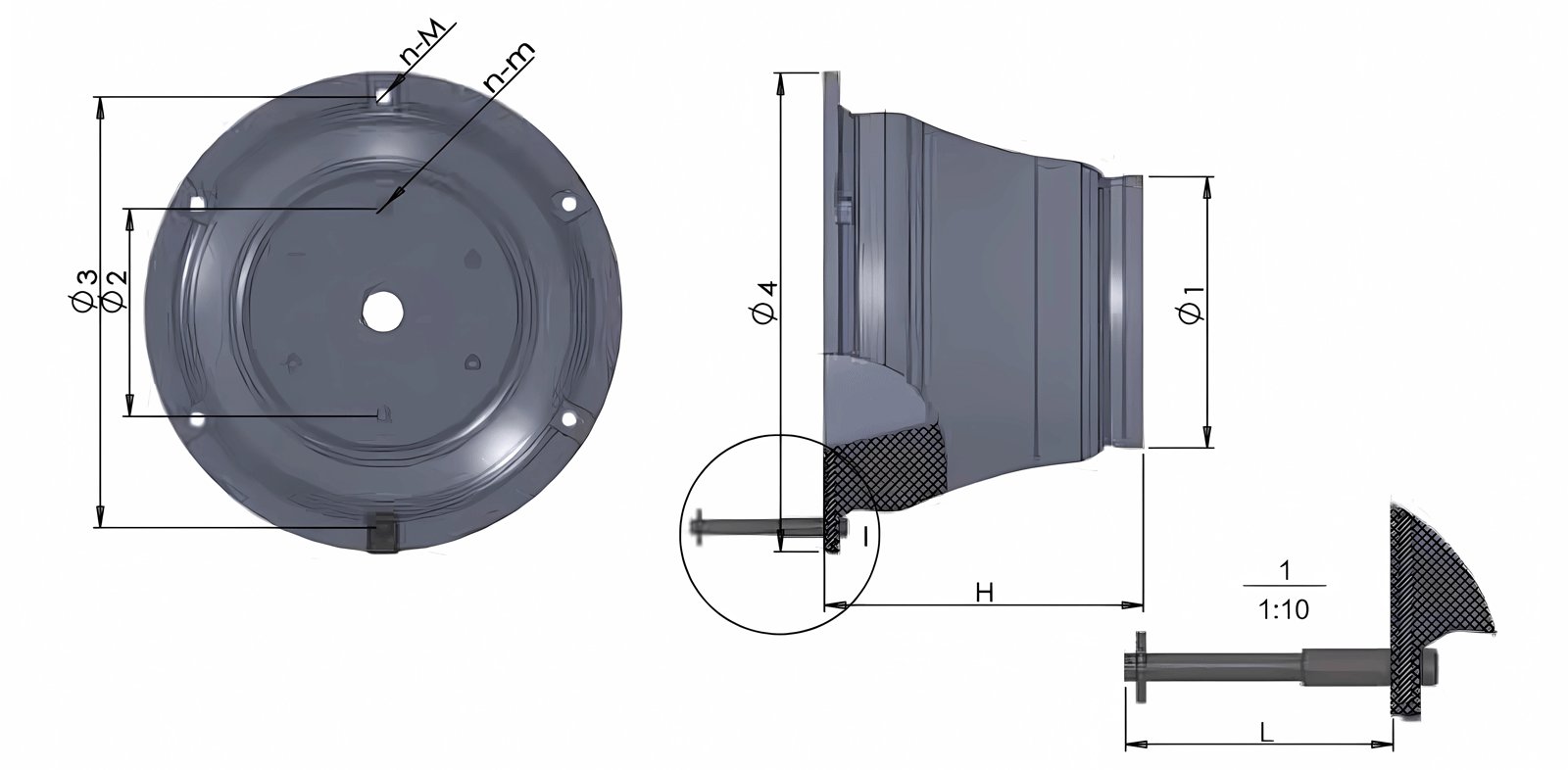

specifikācija	H	Φ1	Φ2	Φ3	Φ4	n	m	M	Atsauces svars (kg)
500H	500	425	325	675	750	4	M24	30	140
600H	600	510	390	810	900	6	M24	30	232
700H	700	595	455	945	1050	6	M30	38	395
800H	800	680	520	1080	1200	6	M36	44	540
900H	900	765	585	1215	1350	6	M36	44	760
1000H	1000	850	650	1350	1500	6	M42	50	1015
1100H	1100	935	715	1485	1650	6	M42	50	1505
1150H	1150	998	750	1550	1725	6	M42	50	1600
1200H	1200	1020	780	1620	1800	8	M42	50	1960
1300H	1300	1105	845	1755	1950	8	M48	60	2400
1400H	1400	1190	930	1890	2100	8	M48	60	3060
1600H	1600	1360	1060	2160	2400	8	M48	60	4600
1800H	1800	1530	1190	2430	2700	10	M56	70	6600

Izmērus var pielāgot pēc pieprasījuma. (Vienība: mm)

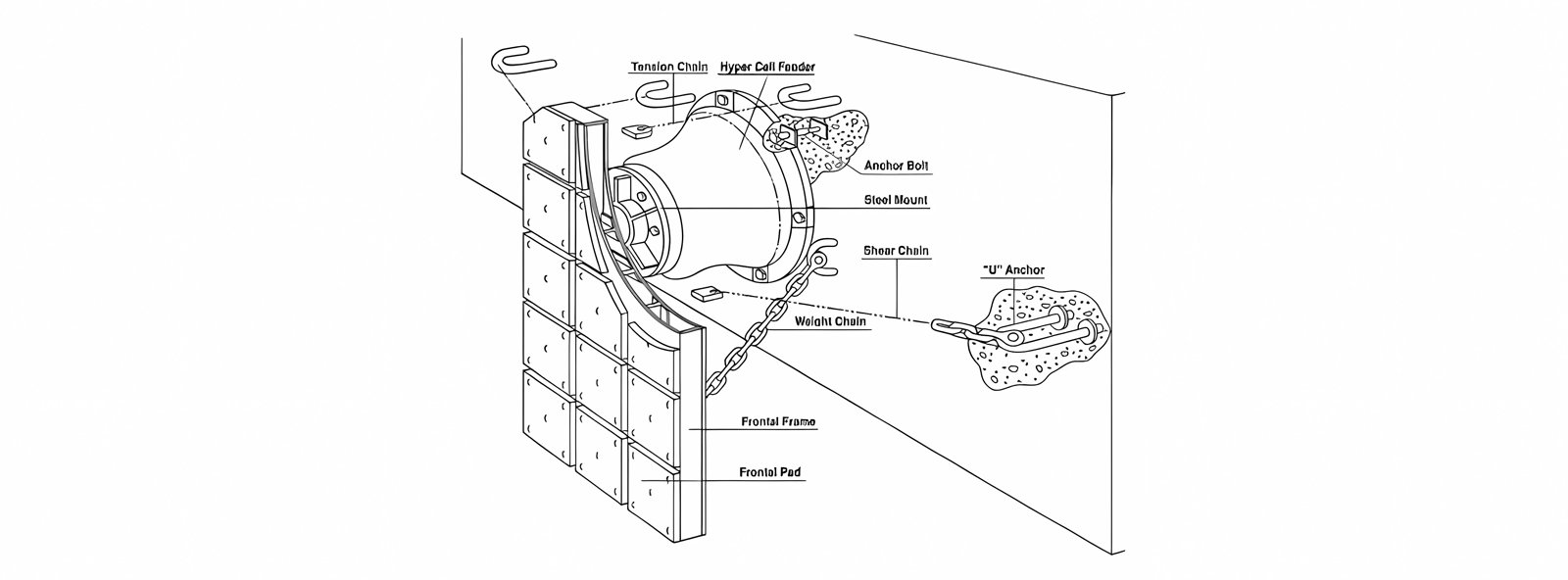

Daļēji nosaukums		Piemērot	Materiāli
Spārns		Absorbējiet kuģu piestātnes enerģiju, aizsargājiet piestātni un kuģi.	Gumija
Priekšējais rāmis		Samaziniet virsmas spiedienu, izturas ar Fender radīto reakcijas spēku un palieliniet kontakta laukumu.	Q235 krāsu gleznošana,
			Q235 karstā dip cinkošana
Frontālais spilventiņš		Samaziniet berzes koeficientu, lai aizsargātu korpusu.	Īpaši augstas molekulmasas polietilēns
Iepriekš izveidots komplekts	Preload bultskrūves un uzgriežņi	Nostipriniet spārnu pie pamatnes.	Nerūsējošā tērauda (vai Q235)
	Iepriekš iestatīts u-gredzens	Pievienojiet ķēdi.	Q235 krāsu gleznošana,
			Q235 karstā dip cinkošana
Savienojošās stieņu skrūves, uzgriežņi		Savienojiet komplektus, piemēram, spārnus un paneļus.	Nerūsējošā tērauda vai karstā dip cinkošana
Ķēde	Pretsvars	Atbalstiet priekšējo paneli, lai izvairītos no sagging.	Q235 HOT DIP CINDING vai Cepšanas krāsa
	Spriedzes ķēde	Ierobežojiet spārnu novirzi, vienlaikus uzsverot apakšējo daļu.	Q235 HOT DIP CINDING vai Cepšanas krāsa
	Bīdes ķēde	Novērst Fender sistēmas bīdes novirzi.	Q235 HOT DIP CINDING vai Cepšanas krāsa





Konusa tipa cietā rinnera femdera priekšrocības un Oerformance

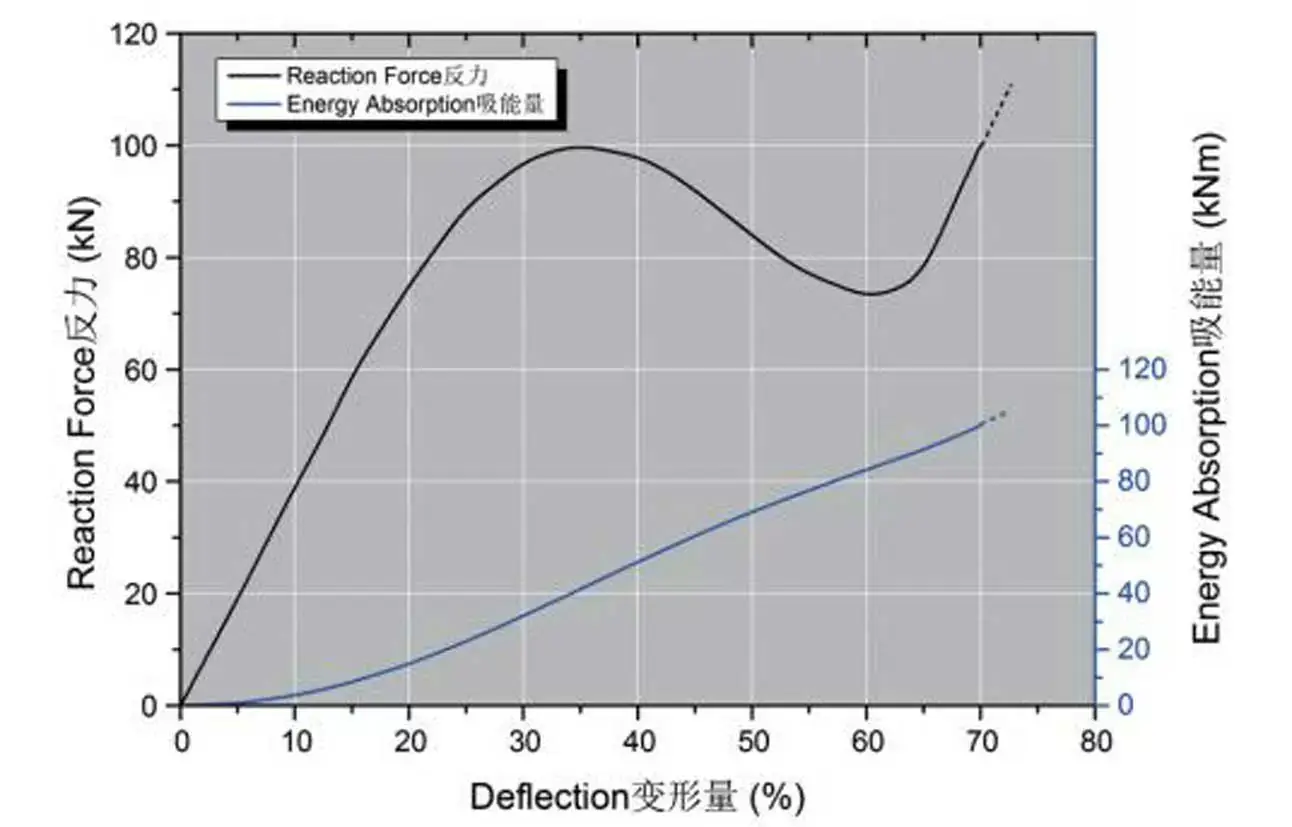

Specifikācija	Dizaina kompresijas deformācija 70%								Maksimālā spiedes deformācija ir 72,5%
	Rs		Rh		Ro		Rl		Rs		Rh		Ro		Rl
	R	E	R	E	R	E	R	E	R	E	R	E	R	E	R	E
500H	335	79	268	63	200	47	165	47	380	90	311	70	232	50	193	41
600H	480	157	382	127	283	94	225	94	542	161	429	129	319	104	258	85
700H	652	235	522	181	384	150	308	150	691	243	568	192	426	154	341	124
800H	862	368	706	294	502	224	402	224	930	380	833	316	576	252	428	208
900H	1078	494	862	399	635	306	508	306	1189	517	957	431	703	334	558	270
1000H	1339	669	1078	541	784	437	628	437	1507	735	1213	588	882	478	698	380
1100H	1430	830	1146	650	927	495	800	495	1570	865	1259	681	1019	527	833	432
1150H	1764	1029	1392	882	1038	666	830	666	1985	1103	1593	938	1152	717	919	588
1200H	1846	1093	1496	952	1106	705	890	705	2045	1149	1665	998	1227	739	985	587
1300H	2125	1585	1705	1310	1320	1043	1125	1043	2312	1640	1900	1360	1537	1077	1200	800
1400H	2255	1686	1804	1349	1443	1079	1150	1079	2506	1756	2005	1405	1604	1124	1278	896
1600H	3024	2419	2268	1935	1814	1548	1418	1548	3150	2520	2520	2016	2016	1613	1575	1285
1800H	3750	3538	3000	2830	2401	2264	1912	2264	4166	3686	3333	2948	2667	2359	2125	1880

Piezīme:

(1) Abas puses vienojas par citām darbības specifikācijām

(2) R-reakcijas spēks (KN), e-absorbcijas enerģija (KN-M);

(3) RS-Ultra-Augstas reakcijas tips, RH-augstas reakcijas tips, RO standarta reakcijas tips, RL-zemas reakcijas tips

(4) Veiktspējas tolerance: 10%.



RS: super augsts reakcijas spēks RH: Augsts reakcijas spēks RO: Standarta reakcijas spēks RL: zema reakcijas spēks R: reakcijas spēks (KN) E: enerģijas absorbcija (KNM) Nominālā novirze: 70% Veiktspējas tolerance: ± 10%

Ja konusa gumijas spārns ir jūsu prasība, laipni lūdzam pirkt vai vairumtirdzniecībā ar mūsu rūpnīcu. Kā viens no vadošajiem ražotājiem un piegādātājiem Ķīnā, mēs jums piedāvāsim viskonkurētspējīgāko cenu un labāko pakalpojumu.
